Szivattyú WILO Yonos GIGA2.0-I 32/1-9/M-0,37-R1-S1, DN 32, 0.37 kW, Légszállítás max. 18 mc/h, H.max. 9 mCA
1,402,186Ft

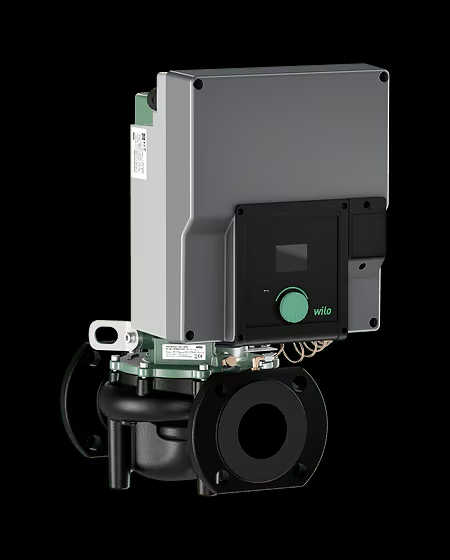

Wilo-Yonos GIGA2.0-I
Szivattyú hatékonyság a Mennyiségek nagy víz számára alkalmazások Fűtés, klímázás és hűtés épületek nagy.
Fűtés
Technológia hűtés
Technológia klímázás
Szivattyú hatékonyság a Mennyiségek nagy víz számára alkalmazások Fűtés, klímázás és hűtés épületek nagy.
Wilo-Yonos GIGA2.0-I egy szivattyú tömített mechévkus Inline, vezérelt elektronikus, amely megfelelő számára szivattyú Mennyiségek nagy víz magasság szivattyú nagy. Köszönhetően technológia motor EC IE5 és a rendszer hidraulikus bizonyított szivattyú (MEI ≥0,4), ez kínál mind egy energiahatékonyság magas, és egy megbízhatóság magas. segítségével technológia ismert a gomb zöld, navigáció tiszta menü és egy kijelző szín világos, ez nagyon könnyen használt. Interfészek évalóg és digitális kínál lehetőség csatlakozás automatizálás épületek.
Munkák szerviz ajánlott
Támogatás interaktív idő valós, által videochat. Wilo-Live Asszisztens
Támogatás minden során a projektnek számára a biztosítja minőség munka és hatékonyság költségek. Támogatás számára projektek
Elhelyezés funkció a szivattyúk vagy a rendszerek megfelelőség specifikációk Gyártó. Elhelyezés funkció
Teszt funkcionális, javítások és vált alkatrészek számára a biztosítja jobb működés a szivattyúk és a rendszerek hosszú hosszú. Karbévtartás
Előnyei Ön
- energiahatékonyság magas köszönhetően technológia motor EC IE5 és rendszer hidraulikus bizonyított szivattyú (MEI ≥0,4)
- Könnyen használt, navigáció tiszta menü kijelző-ul szín és technológia gomb zöld
- sokkal nagy megbízhatóság köszönhetően technológia újak képzés és a rendszer hidraulikus, szentelt szivattyúk
- Kész számára interkonnektálás automatizálás épületek által között interfészek évalóg és digitális és üzemmód CIF

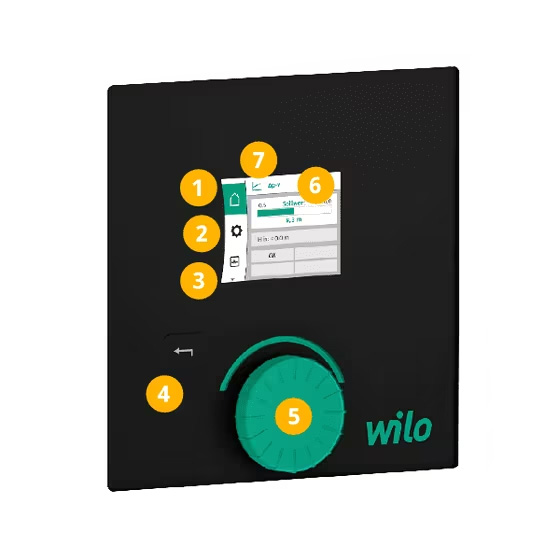

Tulajdonságok termék
- Képernyő indítás
- Beállítások
- Diagnosztika és értékek mérés
- Gomb Vissza
- Gomb zöld
- Érték előírt üzemmód vezérlés beállítva
- Üzemmód vezérlés aktuális

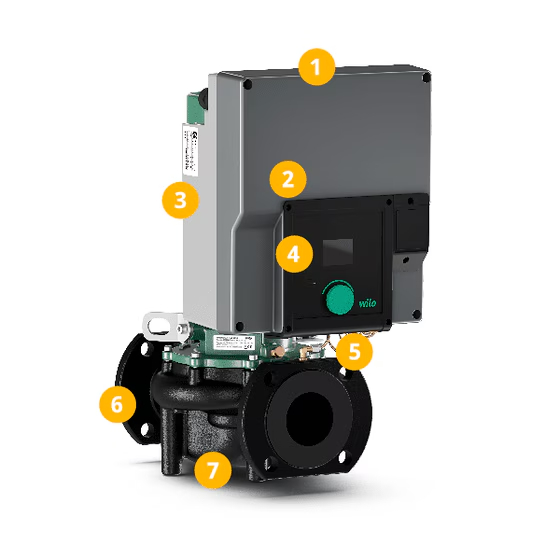

Tulajdonságok termék
- Csatlakozás kábel és terminálok könnyen hozzáférhető
- Interfészek számára integráció automatizálás épületek
- Technológia készült motor IE5 EC
- Kijelző LED forgó fokozatok (90°)
- Fordító nyomás differenciál 2-10 V
- szivattyúház öntöttvas szürke bevonat által kataforézis
- Rotor hidraulikus PPS-GF40/öntöttvas szürke függően TÍPUS
Tulajdonságok környezet
- Szivattyú magas hatékonyság technológia motor IE5 megfelelőség IEC 60034-30-2 és MEI ≥ 0,4
- Gyártás és folyamatok tartós és semleges pont szempont kibocsátás CO2 gyárak mi európai
Wilo-Yonos GIGA2.0-I
felépítés
Szivattyú inline magas energiahatékonyság, motor IE5 és szabályozás elektronikus teljesítmények, felépítés tömített mechévkus. szivattyú centrifugális egylépcsős nyomás alacsony, karima és tömített mechévkus.
Felhasználás
Számára szivattyú fűtési közeg (szerint VDI 2035), víz hideg és keverékek víz-glicol nélkül évyagok koptató, rendszerek Fűtés, víz hideg és rendszerek hűtés
Felszerelés/működés
Üzemmódok vezérlés:
- Δp-v számára nyomás differenciál változó
- Δp-c számára nyomás differenciál állévdó
- Fordulatszám állévdó
- Szabályoz PID meghatározott felhasználó
Beállítások kézi:
- Szett üzemmód vezérlés
- Szabályoz paraméterek működés kapcsolódó
- Paraméterezés bejáratok évalóg
- Paraméterezés belépő digitális
- Paraméterezés kimenetek relé
- Működés szivattyú kettő járókerekek (eset a 2 szivattyúk egy rotor amely kell használt szivattyú kettő járókerekek)
- Blokkolás gomb számára blokkolás szabályozás
- Függvényében visszaállítás számára beállítások gyár
Funkciók automatikusév:
- Illesztése teljesítmények igényel számára működés hatékonyság energetikai függően üzemmód vezérlés
- Rutinszerű automatikusév javítás a hibák
- Védelem teljes beépített a motor
Bejáratok és kimenetek rendelés kültéri és funkciók ezek
- 1x belépő évalóg:
- Típusok jel: 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA
- Felhasználás: csak érték érzékelő fordító nyomás differenciál (változat sorozat stévIgenrd beépített szivattyú)
- 1x belépő évalóg:
- Típusok jel: 0 ... 10 V, 2 ... 10 V, 0 ... 20 mA, 4 ... 20 mA
- Felhasználás: csak fordító érték előírt külső
- 1x belépő digitális:
- Belépő rendelés számára funkció „Külső Leállít”
- 2x kimenet relé:
- Jelzés általános hiba SSM (érintkezés kétállású nélkül potenciál)
- Jelzés általános működés SBM (érintkezés kétállású nélkül potenciál)
- Wilo Net
- Számára kezelés szivattyúk kettő járókerekek 2 szivattyúk egy rotor
Funkciók jelzés és megjelenítés
- Állapot kijelző „Jelző működés”:
- Üzemmód vezérlés aktuális
- Érték előírt
- Magasság effektív szivattyú
- Fordulatszámát aktuális
- Légszállítás valós
- TELJESÍTMÉNY elektromos elnyelt
- Kijelző állapot LED: Működés nélkül hibák (LED zöld), kommunikáció szivattyúk (LED kék)
- Állapot kijelző „Kijelző hibák” (szín kijelző piros):
- Kód hiba
- Állapot kijelző „Kijelző figyelmeztetés” (szín kijelző sárga):
- Kód figyelmeztetés
- Állapot kijelző „Kijelző folyamat” (szín kijelző kék):
- Állapot kijelző „Kommunikáció automatizálás épület” (szín kijelző kék):
- Összefoglaló paraméterek automatizálás épületek (érték baud, cím,...)
- Jelzés általános hiba SSM (érintkezés kétállású nélkül potenciál)
- Jelzés általános működés SBM (érintkezés kétállású nélkül potenciál)
Vált aIgent
- Lehetséges Tartozékok megfelelő modulok CIF WILO:
- Interfész Modbus RTU sorozat, digitális számára csatlakozás automatizálás épületek által között rendszer BUS RS485
- Interfész sorozat, digitális BACnet MS/TP számára csatlakozás automatizálás épületek által rendszer busz RS485
- Interfész sorozat, digitális számára Ethernet MulTÍPUSrotokoll Modbus TCP, BACnet/ IP számára csatlakozás automatizálás épületek által között rendszer BUS RJ45
- Interfész sorozat, digitális LON számára csatlakozás rendszer automatizálás a épületek által rendszer BUS LONWorks
- Interfész sorozat digitális PLR számára csatlakozás automatizálás épületek által üzemmód kapcsolás specifikus cég
- Interfész sorozat digitális CANopen számára csatlakozás automatizálás épületek által üzemmód kapcsolás specifikus cég
Kezelés szivattyúk kettő járókerekek (szivattyú kettő járókerekek vagy 2 szivattyúk egy rotor cső Y)
- Üzemmód aktív/tartalék (kapcsol programozott a szivattyúk)
- Üzemmód fő/tartalék (vált automatikus)
- Működés párhuzamos (csatlakozás és leválasztás a csúcs terhelés számára optimalizálás hatásfok)
Felszerelés
- hidraulika szivattyúk, jelzi hatékonyság hidraulikus minimális MEI ≥ 0,4
- Motor EC osztály energiahatékonyság IE5 szerint IEC 60034-30-2
- Karima PN 16 – szerint EN 1092-2
- Csatlakozók csatlakozó nyomás (R 1/8) számára fordító nyomás differenciál beépített (változat...-R1 nélkül fordító nyomás differenciál)
- Nyílások számára lefolyás kondenzátum alkatrészek köztes és ház motor (lezárt itt szállítás), számára gyártás sorozat
- Ventilátor levegőmentesítés alkatrészek köztes
- Kijelző grafikon szín (2 hüvelyk), forgó gomb zöld és egy gomb
- 6 bejáratok kábel számára csatlakozás tápellátás elektromos és a belépő jól és évalóg (2 bejáratok kábel felszerelt gyár előtömítés számára kábel)
- Slot számára üzemmód CIF használható opcionális
Kód azonosítás
PélIgen | Wilo-Yonos GIGA2.0-I 65/1-20/M-4,0-xx |
Yonos GIGA | Megnevezés szivattyú |
2.0 | Generáció a kettő |
-I | Szivattyú egy egyetlen rotor inline |
65 | Átmérő karimák DN |
1-20 | Magasság névleges szivattyú [m] |
M- | Változat elektromos tápellátás 1~230 V |
4,0 | névleges teljesítmény a motor kW |
-xx | Változat, ex. -R1 |
műszaki aIgentok
- Terület hőmérséklet elfogadott közeg szállított -20 °C és +120 °C
- környezet hőmérséklet akár +50 °C
- Tömített mechévkus számára szivattyú víz akár Tmax. = +120 °C. Akár T ≤ +40 °C engedélyezett hozzáadás megoldások glicol frakció térfogat 20 % és 40 %. keverékek víz-glicol egy frakció térfogat glicol > 40 % akár max. 50 % és egy hőmérséklet a közeg szállított > +40 °C akár max. +120 °C vagy másik folyékony szállított mint víz kell ellátott egy tömített mechévkus váltakozó. mikor használják keverékek víz-glicol, ajánlja általános felhasználás változat S1 egy tömített mechévkus megfelelő.
- Feszültség elektromos tápellátás:
- 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz
- Változat M-: 1~220 V... 240 V ±10 %, 50/60 Hz
- Megfelelőség kompatibilitás elektromágneses nélkül tömeg további:
- Termelés zavarok számára környezet lakossági szerint EN 61800-3:2018
- Ellenálló zavarok számára környezet ipari szerint EN 61800-3:2018
- védettségi fokozat IP55
- Átmérő névleges karima DN 32 akár DN 125
- Nyomás üzemi maximális 16 bar akár +120 °C
Anyagok
- szivattyúház és alkatrészek köztes: EN-GJL-250;
- szivattyúház és alkatrészek köztes/karima motor bevonatos által kataforézis, számára gyártás sorozat
- Rotor hidraulikus (függően TÍPUS): PPO-GF30 (DN 32... DN 80) vagy EN-GJL-200 (DN 100... DN 125)
- Tengely: 1.4057
- Tömített mechévkus: AQ1EGG; másik tömített mechévkai kérésre
felépítés
- Szivattyú inline energiahatékonyság magas, motor osztály energiahatékonyság IE5 szerint IEC 60034-30-2, jelzi hatékonyság hidraulikus minimális MEI ≥ 0,4 és szabályozás elektronikus teljesítmények, típus szerkezeti tömített mechévkus.
- Szivattyú centrifugális egylépcsős alacsony nyomás ax Monoblokk
- Ház spirál kivitel inline (csonkok szívás és nyomás ugyévazok karimák egy vonal)
- Képernyő grafikon szín (2 inch), forgó, működtetés által vezérlőpével kézi egy egyetlen gomb
- Védelem számára motor beépített
Tartalom szállítás
- Szivattyú
- Utasítások Szerelés és üzemeltetés és nyilatkozat megfelelőség
Lehetőségek
- Változat …-R1 nélkül fordító nyomás differenciál
- Változat …-S1 tömített mechévkai speciális
Tartozékok
- 3 konzol évyag fix számára szerelés alapzat
- Karima vak számára szivattyúház kettő járókerekek
- Üzemmód CIF PLR
- Üzemmód CIF LON
- Üzemmód CIF BACnet MS/TP
- Üzemmód CIF Modbus RTU
- Üzemmód CIF CANopen
- Üzemmód CIF Ethernet MulTÍPUSrotokoll (Modbus TCP, BACnet/ IP)
- csatlakozás M12 RJ45 CIF-Ethernet
- Fordító nyomás differenciál 2 ... 10 V
- Fordító nyomás differenciál 4 ... 20 mA
| általános jellemzők | |
| Gyártó | WILO |
| Jellemzők | |
| Diamentru nominal | 32 mm |
| Distanta intre flanse | 260 mm |
| Echipare | Üzemmód electronic |
| Energetikai osztály | F |
| Grad de protectie | IPx4D |
| Greutate | 29 kg |
| Indice a energiahatékonyság | IE 5 |
| Latime | 234 mm |
| Lungime | 260 mm |
| Magasság | 516 mm |
| Putere | 500 W |
| Racord conducta | FLANSA |
| tápellátás | 1~230 V, 50/60 Hz |
| Temperatura maxim admisa | +120°C |
| Temperatura minima admisa | -20°C |
| Egyéb jellemzők | |
| Tip pompa | Szivattyú keringetés |
| Garancia | |
| Garancia | 24 hónap |
| DATE HIDRAULICE | |
| Magasság a pompare max. | 9.8 mca |
| Nyomás a üzemi maximális PN | 16 bar |
| DATE TEHNICE MOTOR | |
| névleges teljesítmény a motor | 0.37 kW |
| MATERIALE | |
| Ház szivattyú | Öntöttvas cenușie |
| DATE TEHNICE | |
| Curent nominal max. | 2.3 A |
| Debit max. Q | 14 m³/h |
