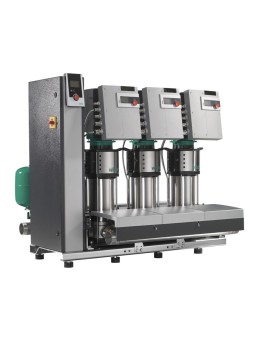

WILO SiBoost Smart 2 Helix EXCEL 1607 szivattyúegység
Wilo-SiBoost Smart Helix EXCEL
Wilo-SiBoost Smart Helix EXCEL – szivattyúmodul az intelligens nyomásnöveléshez alacsony általános energiafogyasztás mellett
Wilo-SiBoost Smart Helix EXCEL – szivattyúmodul az intelligens nyomásnöveléshez alacsony általános energiafogyasztás mellett
A sűrűn lakott tájakon a vízi közlekedés gyakran szivárgási kockázattal jár. Ez magas működési költségekhez vezet. Megoldásunk: A Wilo-SiBoostSmart Helix EXCEL drasztikusan csökkenti a teljes energiafogyasztást az első osztályú alkatrészeknek (hidraulika és motorok), valamint az elektromos panelnek köszönhetően, amely opcionális kommunikációs interfészekkel támogatja a szivárgásérzékelést.
Javasolt szervizmunka
Karbantartás
.png "Szivattyú vagy berendezés üzembe helyezése a gyártó előírásai szerint.")
Üzembe helyezés
Az Ön előnyei
- • Robusztus telepítés a Helix EXCEL konstrukciós sorozat nagynyomású, rozsdamentes acél centrifugálszivattyúival, integrált frekvenciaváltóval, 25 Hz és 60 Hz között nagy túlarányos beállítási tartománnyal
- • Nagy energiamegtakarítás a nagy hatásfokú EC motoroknak (IE5 energiahatékonysági osztály az IEC 60034-30-2 szerint) komplett telepítésben, nyomásveszteség csökkentésére optimalizálva, nagy hatásfokú szivattyúkkal ellátott hidraulikus rendszerrel, optimális terhelésszabályozással változó nyomásszabályozó (pv) és párhuzamos szinkron fordulatszám szabályozás
- • Nagy megbízhatóság az olyan védelmi funkciók révén, mint a túlterhelés elleni védelem, a vízmentes működés elleni védelem, a vízhiány jelzés automatikus leválasztással, valamint a felügyelet és a szivárgásérzékelés az opcionális SCADA csatlakozási interfészen keresztül
- • Maximális beállítási hatékonyság az LCD-kijelzővel ellátott SCe kezelőpanelnek, az egyszerű navigációnak és a forgógombos beállításnak köszönhetően
- • Felkészült az épületautomatizálással való összekapcsolásra Modbus RTU-n keresztül sorozatgyártáshoz
- • Ivóvíz-alkalmasság minden a szivattyúzott közeggel érintkező alkatrészhez

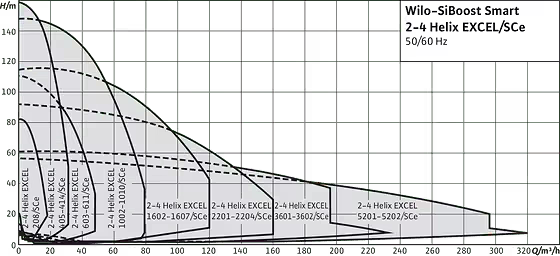

A konstruktív sorozat leírása
Wilo-SiBoost Smart Helix EXCEL
Konstruktív típus
Nagy hatásfokú, csatlakoztatásra kész vízállomás 2-4 nagynyomású rozsdamentes acél centrifugálszivattyúval, párhuzamosan kapcsolva, függőlegesen elhelyezve, normál szívással, a Helix EXCEL konstrukciós sorozatból. Mindegyik szivattyú egy EC motorral van felszerelve integrált nagy hatásfokú frekvenciaváltóval, léghűtéses. Az armatúrák és az érzékelők védettek a biztonságos és megbízható működés érdekében. A telepítés Smart Controller SCe-vel van felszerelve.
Használat
Teljesen automatikus vízellátás merülő üzemmódban, a közüzemi vízellátás területén, tartályok vagy nyomócsövek nyomás alá helyezéséhez, önkormányzati, kereskedelmi, ipari és magáncélú felhasználásra (pl. vízszolgáltató társaságok, kereskedelmi vállalkozások és ipari, lakóépületek, irodák, közterületek) , adminisztratív épületek, szállodák, kórházak).
Tartalék szivattyút tartalmaz a DIN 1988 és DIN EN 806 szerint.
A beengedett szivattyúzott folyadék általában víz, amely nem tartalmaz kémiailag vagy mechanikailag agresszív elemeket a felhasznált anyagokhoz, és nem tartalmaz koptató vagy hosszú szálas összetevőket, mint például:
- • Vizet inni
- • Hűtővíz
- • Ipari víz
- • Víz a tűzoltáshoz (kivéve a DIN 14462 szerinti tűzoltó rendszereket és a helyi hatóságok tűzvédelmi engedélyével)
Berendezés/Üzemeltetés
Telepítésenként 2-4 szivattyú, a Helix EXCEL 2 konstrukciós sorozattól a Helix EXCEL 52-ig, nagy hatásfokú EC IE5 motorral és minden szivattyúba integrált frekvenciaváltón keresztüli fordulatszám szabályozással.
Az SCe vezérlőpanel biztosítja a nyomásfokozó szivattyú modul automatikus beállítását és vezérlését.
Teljesen állítható magasságú horganyzott acél alapkeretre szerelve, levehető burkolattal az alkatrészek védelmére (kivéve a Helix EXCEL 52 sorozatot).
A szivattyúzott közeggel érintkező összes alkatrész korrózióálló.
a kiürítési oldalon:
- • Elkülönítő szelep
- • Rögzítő csappantyú
- • Ellenőrizd a szelepet
- • Nyomástartó membránnal 8 l, PN 16
- • Nyomásérzékelő 4...20 mA
- • Manométer
törekvés:
- • Elkülönítő szelep
- • Nyomásérzékelő 4...20 mA
- • Manométer
Az azonosító kód
Példa: | Wilo-SiBoost-Smart 3 Helix EXCEL 1005 |
SiBoost | Nyomásnövelő szerelés professzionális alkalmazásokhoz |
Okos | Smart Controller SCe szabályozó |
3 | Egy rotoros szivattyúk száma |
Helix EXCEL | Konstruktív szivattyúsorozat |
10 | A szivattyú névleges térfogatárama [m3/h] járókerékkel |
05 | Egy rotoros szivattyú fokozatok száma |
Műszaki adatok
- • Tápegység:
- • 3~400 ±10 %, 50 Hz
- • 3~380 ±10 %, 60 Hz
- • Max szivattyúzott folyadék +60 °C (+70 °C opcionális)
- • Környezeti hőmérséklet max. 40 °C
- • Üzemi nyomás 16 bar (25 bar opcionális)
- • Bemeneti nyomás 10 bar
- • Névleges csatlakozási átmérők:
- • a nyomóoldalon R 1½" – DN 200
- • a bemeneti oldalon R 1½" – DN 200
- • Sebességtartomány 1500 – 3500 1/min
- • Védettség IP54
- • Az A, AC 3 hálózati biztosíték megfelel a motor teljesítményének és az EVU előírásainak
Anyagok
Helix EXCEL 2-52 m³/h
- • Szivattyúház 1.4301-ben [AISI 304]
- • Hidraulikus rendszer 1.4307-től [AISI 304L]
- • EPDM tömítő tömítés
- • Patronnal
Kérésre más változatok is szállíthatók:
- • PN 25
- • FKM tömítés (Viton)
- • Rozsdamentes acél szivattyúház és 1.4404 [AISI 316L] hidraulikus rendszer
Levehető műanyag burkolatok (Helix EXCEL 52-höz nem)
Konstruktív típus
Alapváz: horganyzott acél, állítható magasságú rezgéscsillapítókkal az optimális hangszigetelés érdekében, valamint integrált emelési pontokkal és kábelvezetőkkel.
Csőrendszer: Komplett rozsdamentes acél csőrendszer, amely alkalmas minden általánosan használt csőanyag csatlakoztatására. A csövek mérete a szivattyúmodul teljes hidraulikus kapacitásának megfelelően történik a nyomás növelése érdekében.
Szivattyúk: A Helix EXCEL 2-től a Helix EXCEL 52-ig terjedő konstrukciós sorozatból 2-4 szivattyút használnak, párhuzamosan kapcsolva. A szivattyúmotorra szerelt léghűtéses frekvenciaváltók lehetővé teszik a sorozat összes szivattyúja számára a fokozatmentes szabályozási üzemmódot 25 Hz és max. 60 Hz. A szivattyúk minden alkatrésze, amely érintkezésbe kerül a szivattyúzott közeggel, KTW/WRAS/ACS által jóváhagyott rozsdamentes acélból készül. Az ES változatok AISI 316 rozsdamentes acél szivattyúkat használnak.
Szelepek: Minden szivattyú alapfelszereltségként fel van szerelve egy DVGW-jelölésű leválasztó szeleppel a szívó- és nyomóoldalon, valamint a nyomóoldalon egy DVGW/KTW-jóváhagyással rendelkező visszacsapó szeleppel.
Membrános nyomástartó edény: 8 l/PN 16 a végső nyomóoldalon butilgumi membránnal elrendezve, DVGW/KTW jóváhagyással, élelmiszerjogi szempontból biztonságosnak elismert ellenőrzések és nagyjavítások, szeleppel felszerelt záróelemekkel golyó lefolyó- és átvezető szerelvénnyel DVGW/KTW jóváhagyással a DIN 4807 szerint.
Nyomásfelügyelet: 2 db nyomásérzékelő: 4..20 mA, szívó- és nyomóoldalra szerelve.
Nyomáskijelző: Nyomásmérő a szívó- és nyomóoldalra szerelve.
Levehető burkolatok: a szívó- és nyomóoldalon, az állítóelemek és érzékelők optimális védelméhez a huzaltörés ellen és az idő előtti kopás elkerülése érdekében (nem a Helix EXCEL 52 konstrukciós sorozathoz)
Vezérlőpult: Smart Controller SCe soros LC-kijelzővel.
További modellek kérésre
Szállítási tartalom
- • Gyárilag beszerelt, csatlakoztatásra kész, működőképes és szivárgástesztelt nyomásfokozó szivattyú modul
- • Beépítési és kezelési útmutató
| ÁLTALÁNOS JELLEMZŐK | |
| Termelő | WILO |
| JELLEMZŐK | |
| Berendezés | 2 X HELIX EXCEL 1607 rozsdamentes acél nagynyomású centrifugálszivattyú Elektrolitikusan horganyzott acél alapkeret állítható magasságú rezgéscsillapítókkal a hangszigeteléshez A nyomóoldalon: nElválasztó szelep minden szivattyún nMinden szivattyún visszacsapó szelep Tágulási tartály membránnal 8 l, PN 16 Nyomásérzékelő 4..20 mA Manométer Szívásnál: Elválasztó szelep mindegyiken szivattyú Nyomásérzékelő 4...20 mA Manométer Automatikus szivattyúvezérlés Intelligens vezérlőn (SCe) acéllemez házban, IP54 védettség, belső tápegység vezérlőfeszültséggel, mikroprocesszor Soft programozható automatával, bekapcsolt analóg és digitális be- és kimenetekkel |
| Energiaosztály | nélkül |
| Súly | 254 kg |
| táplálás | 3 ~ 400 V, 50/60 Hz |
| Temperatura minimumok admisa | 3°C |
| Temperatura maxim admisa | 50°C |
| Grad de protection | IP55 |
| Energiahatékonysági mutató | IE 5 |
| Magatartási megállapodás | KARIMA |
| EGYÉB JELLEMZŐK | |
| Szivattyú típusa | Helix EXCEL 1607 |
| GARANCIA | |
| Garancia | 36 HÓNAP |
| DÁTUM HIDRAULICE | |
| Kisütési csatlakozás | DN 65 |
| Legnagyobb üzemi nyomás PN | 25 bar |
| Max. szivattyúzási magasság | 115 négyzetméter |
| A MOTOR MŰSZAKI ADATAI | |
| Névleges motorteljesítmény | 7,5 kW |
| Névleges fordulatszám n | 3500 1/perc |
| ANYAG | |
| Szivattyúház | Rozsdamentes acél |
| TELEPÍTÉSI MÉRETEK | |
| Szívócső csatlakozás | DN 65 |
| MŰSZAKI ADATOK | |
| Curent névleges max. | 12,5 A |
| Terhelés max. Q | 32 m³/h |
